范圍及其種類
工廠是生產既定產品的場所，一般由廠房，辦公及其他附屬用房，各類戶外裝置，站、場、道路等組成。
(1)室內照明:廠房內部照明及辦公等附屬用房內部照明。

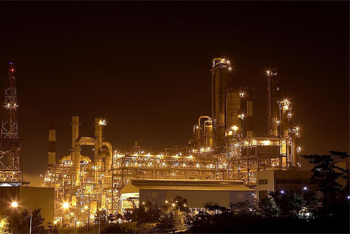

(2)戶外裝置照明:為戶外各種裝置而設置的照明。例如造船工業的露天作業場，石油化工企業的釜、罐、反應塔，建材企業的回轉窯、皮帶通廊，冶金企業的高爐爐體、走梯、平臺，動力站的煤氣柜，總降壓變電站的戶外變、配電裝置，戶外式水泵站冷卻架(塔)和戶外式通風除塵設備等的照明。
(3)站場照明:車站、鐵道編組站、停車場、露天堆場等設置的照明。(4)地下照明:地下室、電纜隧道、綜合管廊及坑道內的照明。
(5)道路照明:工廠廠區公路及其他道路的照明。
(6)警衛照明:沿廠區周邊及重點場所周邊警衛區設置的照明。
(7)障礙照明:廠區內設有特高的建、構筑物，如煙囪等，根據地區航空條件，按有關規定需要裝設的標志照明。
工業廠房特點
1.工業廠房特點
工業廠房按其建筑結構型式可分為單層工業建筑和多層工業建筑。多層工業建筑的廠房絕大多數見于輕工、電子、儀表、通信、醫藥等行業，此類廠房樓層一般不是很高，其照明設計與常見的科研實驗樓等相似，多采用熒光燈照明方案。機械加工、冶金、紡織等行業的生產廠房一般為單層工業建筑，并且根據生產的需要，更多的是多跨度單層工業廠房，即緊挨著平行布置的多跨度廠房，各跨跨度視需要可相同或不同。
單層廠房在滿足一定建筑模數要求的基礎上視工藝需要確定其建筑寬度(跨度)、長度
和高度。廠房的跨度B:一般為6、9、12、15、18、21、24、27、30、36m……。廠房的長度L:少則幾十米，多則數百米。廠房的高度H:低的一般5~6m，高的可達30~40m，甚至更高。廠房的跨度和高度是廠房照明設計中考慮的主要因素。另外，根據工業生產連續性及工段間產品運輸的需要，多數工業廠房內設有吊車，其起重量輕的可為3~5t，大的可達數百噸(目前機械行業單臺吊車起重量最大可達800t)。因此，工廠照明通常采用裝在屋架上的燈具來實現。
2.工業廠房的分類
根據產品生產特點，工業廠房大致可分為以下三種類型。
(1)一般性生產廠房:正常環境下生產的廠房。
(2)爆炸和火災危險性生產廠房:正常生產或儲存有爆炸和火災危險物的廠房。
(3)處在惡劣環境下的生產廠房:多塵、潮濕、高溫或有蒸汽、振動、煙霧、酸堿腐蝕性氣體或物質、有輻射性物質的生產廠房。
一般要求
工廠照明應遵循下列一般原則進行設計。
1.照明方式的選擇
(1)對于照度要求較高，工作位置密度不大，單獨采用一般照明不合理的場所宜采用混合照明。
(2)對作業的照度要求不高，或當受生產技術條件限制，不適合裝設局部照明，或采用混合照明不合理時，宜單獨采用一般照明。
(3)當某一工作區需要高于一般照明照度時可采用分區一般照明。
(4)當分區一般照明不能滿足照度要求時應增設局部照明。
(5)在工作區內不應只裝設局部照明。
2.照度標準
工廠照明設計的照度值應根據國家標準GB 50034--2004《建筑照明設計標準》的規定選取。該標準規定了十六大類工業建筑的一般照明的照度值。各類工廠更為具體的工作場所的照度標準還應按相關行業的規定。
3.照明質量
照明質量是衡量工廠照明設計優劣的標志。它主要包括以下內容:
(1)選用效率高和配光曲線合適的燈具。根據燈具在廠房房架上懸掛高度按室形指數尺，值選取不同配光的燈具。
當RI=0.5~0.8時，宜選用窄配光燈具;
當RI=0.8~1.65時，宜選用中配光燈具;
當RI=1.65~5時，宜選用寬配光燈具。
(2)選用色溫適當和顯色指數符合生產要求的照明光源。
(3)達到規定的照度均勻度:作業區域內一般照明照度均勻度不應小于0.7，作業區鄰近周圍的照度均勻度不應小于0.5。
(4)滿足照明直接眩光限制的質量要求:統一眩光值(UGR)按GB 50034-2004之規定。即一般允許值為22，精細加工值為19。
(5)采取措施減小電壓波動、電壓閃變對照明的影響和防止頻閃效應。
(6)照明裝置應在允許的工作電壓下工作，在采用金屬鹵化物燈和高壓鈉燈的場所應采用補償電容器，以提高其功率因數。
4.工業照明光源選擇
光源應根據生產工藝的特點和要求選擇。照明光源宜采用無極燈、三基色細管徑直管熒光燈、金屬鹵化物燈或高壓鈉燈。光源點距地高度在4m及以下時宜選用無極燈和細管熒光燈;高度較高的廠房(6m以上)可采用無極燈和金屬鹵化物燈，無顯色要求的可用高壓鈉燈。
無極燈:
1. 燈具要頻繁開關、瞬時啟動的場所;
2.有行車作業，需要避免產生眩光的場所;
3.用燈時間長，用電量大，需要節能、節電、省錢的場所;
4.需要嚴格識別顏色的場所(如光譜分析室、化學實驗室等)。
白熾燈:
(1)對防止電磁干擾要求嚴格的場所。
(2)開關燈頻繁的場所。
(3)照度要求不高，照明時間較短的場所。
(4)局部照明及臨時使用照明的場所。
在需要嚴格識別顏色的場所(如光譜分析室、化學實驗室等)宜采用高顯色三基色熒光燈。
大功率火箭炮節能燈:
1)燈具要頻繁開關、瞬時啟動的場所;
2)廠房高度在10米以下，最好為4-8米;
3)用電量大，需要節能、節電、省錢的場所;
4)燈具使用壽命較長，一般為3-5年;
5)需要較逼真的場所(如精密機械、光譜分析室、化學實驗室等)。
陶瓷金鹵燈:
1)廠房高度在10米以上;
2)對光照要求比較高的場所;
3)用電量大，需要節能、節電、省錢的場所;
4)需要較逼真的場所(如精密機械、光譜分析室、化學實驗室等)。
5.燈具選擇
工廠照明用燈具應按環境條件、滿足工作和生產條件來選擇，并適當注意外形美觀，安裝方便和與建筑物的協調，以做到技術經濟合理。
6.照度計算
廠房照明設計常用利用系數法進行照度計算。對某些特殊地點或特殊設備的水平面、垂直面或傾斜面上的某點，當需計算其照度值時可采用逐點法進行計算。
7.工廠照明線路的敷設方式
廠房照明支線一般采用絕緣導線沿(或跨)屋架用絕緣子(或瓷柱)明敷的方式。當大跨度廠房屋面結構采用網架型式時，除上述方式外，還可采用絕緣導線或電纜穿鋼管沿網架敷設。爆炸和火災危險性廠房的照明線路一般采用銅芯絕緣導線穿水煤氣鋼管明敷。在受化學性(酸、堿、鹽霧)腐蝕物質影響的地方可采用穿硬塑料管敷設。根據具體情況，在有些場所也可采用線槽或專用照明母線吊裝敷設。
照明方式
照明方式可分為:一般照明、分區一般照明、局部照明和混合照明。其適用原則應符合下列規定:
一、當不適合裝設局部照明或采用混合照明不合理時，宜采用一般照明;
二、當某一工作區需要高于一般照明照度時，可采用分區一般照明;
三、對于照度要求較高，工作位置密度不大，且單獨裝設一般照明不合理的場所，宜采用混合照明;
四、在一個工作場所內不應只裝設局部照明。
照明種類
分為:正常照明、應急照明、值班照明、警衛照明和障礙照明。其中應急照明包括備用照明、安全照明和疏散照明，其適用原則應符合下列規定:
一、當正常照明因故障熄滅后，對需要確保正常工作或活動繼續進行的場所，應裝設備用照明;
二、當正常照明因故障熄滅后，對需要確保處于危險之中的人員安全的場所，應裝設安全照明;
三、當正常照明因故障熄滅后，對需要確保人員安全疏散的出口和通道，應裝設疏散照明;
四、值班照明宜利用正常照明中能單獨控制的一部分或利用應急照明的一部分或全部;
-
